S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器的優點：

突破了傳統的平面式結構，采用三相對稱立體式結構，產品三相鐵芯磁路完全對稱，磁阻大大減少，勵磁電流、空載損耗顯著降低，是一種使用傳統材料，但運行噪音更低、空載電流更低，結構更為緊湊的高效節能型變壓器。其在節能降耗，省材環保上的出色表現，完全符合我國的節能方針。

1.節電節能：空載損耗減少40%—50%，負載損耗減少7%-10%；

2.降低線損：空載電流減少90%以上；

3.超靜音：噪聲降低10-15分貝；

4.無干擾：漏磁減少50%以上；

5.節約原材料：銅鐵成本減少20%-30%；

6.經濟效益顯著：十年變電成本比新S9下降17.2%。

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器結構特點：

．與S7 同容量變壓器相比，空載損耗下降55%，負載損耗下降33％空載電流下降85％以上，噪聲下降8dB(A)-13dB(A)
．與S9 同容量變壓器相比，空載損耗下降50%，空載電流下降80 ％以上，噪聲下降8dB(A)-11dB(A)
．于國標S11同容皿變壓器相比，空載損耗下降25％以上，空載電流下降70％以上．噪聲下降8dB(A)--11dB(A)
．于國標S13疊片結構同容，變壓器相比，空載電流下降70％以上．噪聲下降5dB(A)-8dB(A)
兩種電壓兼容
． S11-M.RL-/10-20 、S13-M.RL-/10-20 立體三角形卷鐵心變壓器有10kV 及20kV 兩種電壓兼容的產品系列，在10kV 電網向20kV電網過渡更新時期．極大的方便了用戶。
三相磁路平衡
． 立體三角形卷鐵心是由三個相同的單框拼合而成，三個心拄呈等邊一角形排列，三個心柱的磁路長度完全一致，且最短，三個心柱損耗一致因而三相磁路平衡。
質量穩定，生產效率提高
． 立體三角形卷鐵心與平面卷鐵心的相同之處在于鐵心均在生產線上進行卷制，不需要橫剪設備，消除了疊鐵心由人工疊片、疊裝、拆插鐵軛造成的質量波動；比疊心變壓器可減少5-6道工序，因此生產效率高，質量穩定可靠，較少受人為因素影響。
立體三角形卷鐵心變壓器身結構決定了它抗短路能力比平面形變壓器好，原因如下：
．框件和墊塊均勻分布在器身周圍．三相受力均勻?qū)ΨQ。
．線圈被壓的面積比平面形布置線圈被壓面積增加15.7％。
．夾件為立體三角形框架結構，焊接成一體，由于立體三角形的穩定性，所以整體強度大．使三相受力一致。
防盜
．疊鐵心變壓器由于技術上的原因而易于失竊。拆開器身的緊固件．將變壓器的硅鋼片敲落．此時變壓器的3個繞組與硅鋼片當即分離，就可以輕而易舉地將硅鋼片、線圈等有價值的材料竊取運走。由于卷鐵心變壓器的鐵心是一個整體，鐵心敲不散，線圈取不下來。把整體鐵心和線圈搬走，也是相當困難的，因為一臺1OOKvA 的變壓器的器身重最為400kg , 200kVA的變壓器的器身重量為65Okg ，不容易將硅鋼片、銅線等有價值的物件分離。所以，卷鐵心變壓器具有較好的防盜性。
占地面積小，外型美觀
變壓器油箱采用近徽三角形結構，故體積比常規長方形油箱要小，結構緊湊，外形美觀，占地回袱。
產品經濟性好，性價比高
立體卷鐵心變壓器相對于同性能水平的盈片式變壓器，損耗值降低且運行成本降低）因此可為用戶降低投資成本，又可為用戶節約運行成本。

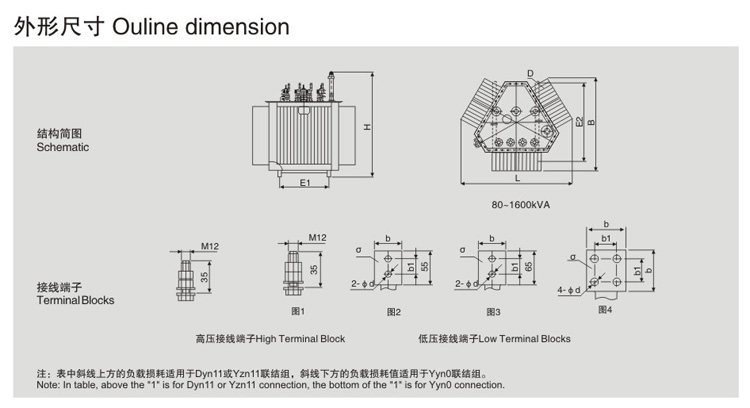

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器結構圖：

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器執行標準：

1. IEC60076-1:1993 電力變壓器

2. GB1094.1-1996 電力變壓器

3. GB6451-2008 油浸式電力變壓器技術參數和要求

4. JB/T10088-2004 6KV~500KV級電力變壓器聲級

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器型號含義：

例：S13-M-RL-5ooKVA/10KV-0.4KV

S:三相油浸式

13：產品性能水平代號

M：全密封

RL：立體卷鐵心

500：額定容量

10-0.4：高低壓變電比

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器技術參數表：

注：以上外形尺寸數據僅供參考，我公司保留更改數據的權利。

S13-M-RL-200KVA、S11-M.RL-200KVA系列立體三角形卷鐵心變壓器圖片：
